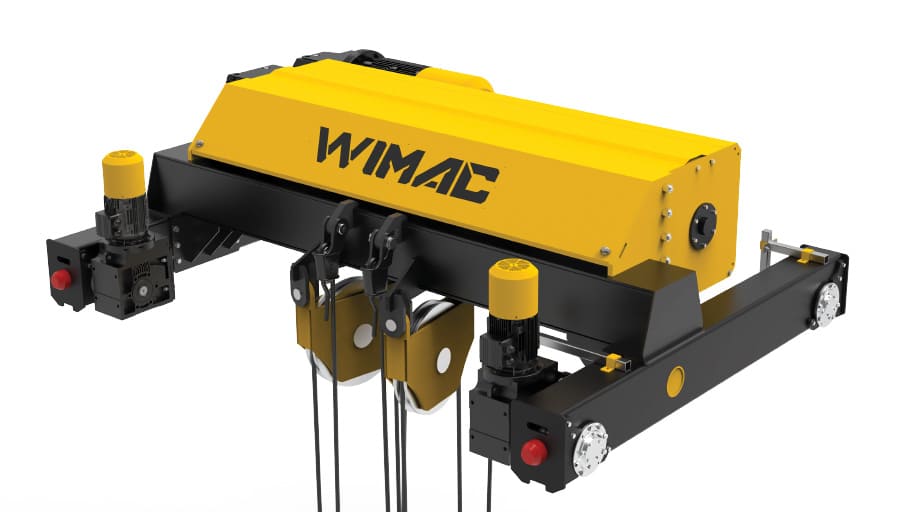

Машинно-крановые системы
Wimac крановые системы помогают вам легко и безопасно транспортировать и поднимать грузы с помощью наших крановых систем. С крановыми системами Wimac вы можете добиться высокой производительности даже в самых сложных условиях благодаря нашим машинным кранам, которые легко монтируются и используются в соответствии с рабочей зоной.
Все производимые нами краны разработаны в соответствии с нормами FEM, DIN и ISO. Имея сертификаты CE и ISO, мы используем одинаковое качество и стандарты во всех наших изделиях.
Нашими машинными кранами можно управлять с помощью систем дистанционного (пультового) управления. А также благодаря двигателям и редукторам, которые мы производим специально для наших кранов, обеспечивается плавный пуск и торможение.
Наши краны предпочтительны и обеспечивают высокую производительность на гальванических производствах и складах сырья. Все наши машинные краны разработаны в соответствии с областью применения. Наши машинные краны также проходят специальную грунтовку и окраску в зависимости от условий эксплуатации и защищены от коррозии по мировым стандартам.
Ключевые особенности и преимущества
Технические характеристики
| Грузоподъёмность SWL (т) | Серийный номер | Диаметр барабана (мм) | Диаметр каната (мм) | Класс крюка P | Кратность полиспаста | Скорость подъёма (м/мин) | Мощность двигателя подъёма (кВт) | Диаметр колеса тележки (мм) | Подшипники колёс тележки | Мощность двигателя передвижения тележки (кВт) | Диаметр колеса концевой балки (мм) | Подшипники колёс концевой балки | Мощность двигателя передвижения (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.2 | WO-D 32 | 160 | 8 | Nr2.5 | 4/1 | 3.5 | 2.20 | Ø130-100 | 6308 | 0.37 | Ø160-125 | 6308 | 2X0,55 |
| 5 | WO-D 50 | 220 | 10 | Nr4 | 4/1 | 4 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,55 |
| 6.3 | WO-D 63 | 220 | 12 | Nr4 | 4/1 | 3.7 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,75 |
| 8 | WO-D 80 | 270 | 14 | Nr5 | 4/1 | 4 | 5.50 | Ø160-125 | 6308 | 0.75 | Ø200-170 | 6310 | 2X0,75 |
| 10 | WO-D 100 | 270 | 14 | Nr6 | 4/1 | 3.5 | 7.50 | Ø160-125 | 6308 | 0.75 | Ø240-200 | 22210 | 2X1,1 |
| 12.5 | WO-D 125 | 320 | 16 | Nr8 | 4/1 | 3.6 | 11.00 | Ø200-170 | 22210 | 1.10 | Ø240-200 | 22210 | 2X1,1 |
| 16 | WO-D 160 | 360 | 18 | Nr10 | 4/1 | 3.5 | 11.00 | Ø200-170 | 22210 | 1.50 | Ø300-250 | 22212 | 2X1,5 |
| 20 | WO-D 200 | 360 | 20 | Nr12 | 4/1 | 3.5 | 15.00 | Ø240-200 | 22210 | 2X0,75 | Ø300-250 | 22212 | 2X2,2 |
| 25 | WO-D 250 | 400 | 18 | Nr16 | 6/1 | 3 | 15.00 | Ø240-200 | 22210 | 2X 1,1 | Ø350-300 | 22212 | 2X2,2 |
| 32 | WO-D 320 | 400 | 20 | Nr20 | 6/1 | 3.2 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø350-320 | 22212 | 2X3 |
| 40 | WO-D 400 | 400 | 20 | Nr25 | 8/1 | 2.5 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø450-400 | 22213 | 2X3 |
| 50 | WO-D 500 | 400 | 22 | Nr32 | 8/1 | 2 | 22.00 | Ø350-320 | 22212 | 2X 2,2 | Ø450-400 | 22213 | 2X4 |
The products specified in the table above are compatible with FEM M5 & ISO 2m standards.
Additional Information
- The static test load is SWL × 1.25 / dynamic test load is SWL × 1.10
- The products above have a lifting height between 6 and 12 meters
- The products above have a long travel speed of 30 m/min & a cross travel speed of 20 m/min
- Module and number of teeth to be stated with order. Tooth form according to DIN 867 without profile correction. Pressure angle 20 degree.
Rotating Wire Rope Hoists

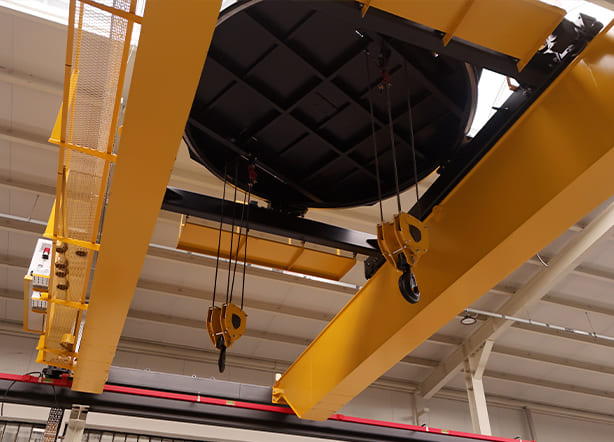

Wimac rotating hoists provide 360-degree rotation capability, enabling precise load positioning and orientation. These specialized hoists are essential for applications requiring accurate placement of loads without manual intervention.
The integrated rotation mechanism features a heavy-duty slewing ring and dedicated motor, allowing smooth and controlled rotation of the load at any height. Ideal for assembly operations, mold handling, and positioning of complex workpieces.
Ключевые особенности и преимущества
Additional Information
- Rotation can be limited to specific angles or continuous 360°
- Optional encoder for precise positioning
- Available with magnetic or mechanical hooks
- Custom configurations available upon request
Heavy Duty Process Hoists
Wimac heavy duty hoists are purpose-built for the most demanding industrial applications including steel mills, foundries, and heavy manufacturing. These robust units handle extreme loads with precision and reliability.
Featuring twin drum configurations, multiple rope falls, and reinforced components, our heavy duty hoists deliver exceptional performance in high-temperature environments and continuous duty cycles. Custom engineered to meet specific process requirements.
Ключевые особенности и преимущества
Additional Information
- Available in ladle, charging, stripper, and casting configurations
- Heat shields and cooling systems for high-temperature applications
- Auxiliary hoists available for tilting and positioning
- Full engineering and installation support provided
Standard Monorail Hoist
Standard monorail hoist operates directly beneath the runway beam. The load and hoist weight are evenly balanced, eliminating the need for a counterweight and making this type of hoist lighter than a low headroom model.
Our standard monorail hoists feature advanced rope guide systems, high-efficiency motors, and robust gearboxes built to withstand continuous operation in demanding industrial environments. Available in capacities from 1.6 to 20 tons with lifting heights up to 12 meters.
Ключевые особенности и преимущества
Технические характеристики
| Грузоподъёмность SWL (т) | Серийный номер | Диаметр барабана (мм) | Диаметр каната (мм) | Класс крюка P | Масса тележки (кг) | Скорость подъёма (м/мин) | Мощность двигателя подъёма (кВт) | Диаметр колеса тележки (мм) | Подшипники колёс тележки | Мощность двигателя передвижения тележки (кВт) | Диаметр колеса концевой балки (мм) | Подшипники колёс концевой балки | Мощность двигателя передвижения (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
The products specified in the table above are compatible with FEM M5 & ISO 2m standards.
Additional Information
- The static test load is SWL × 1.25 / dynamic test load is SWL × 1.10
- The products above have a lifting height between 6 and 12 meters
- The products above have a long travel speed of 30 m/min & a cross travel speed of 20 m/min
- Module and number of teeth to be stated with order. Tooth form according to DIN 867 without profile correction. Pressure angle 20 degree.
Low Headroom Monorail Hoist
A low headroom hoist is the ideal solution for buildings with limited height. It maximizes space efficiency by allowing the hook to reach almost directly beneath the beam. Compared to a standard hoist, this design optimizes building height without compromising performance.
The offset drum design and compact configuration make these hoists perfect for retrofitting existing facilities or new constructions where ceiling height is at a premium. Available in capacities from 1.6 to 10 tons.
Ключевые особенности и преимущества
Технические характеристики
| Грузоподъёмность SWL (т) | Серийный номер | Диаметр барабана (мм) | Диаметр каната (мм) | Класс крюка P | Масса тележки (кг) | Скорость подъёма (м/мин) | Мощность двигателя подъёма (кВт) | Диаметр колеса тележки (мм) | Подшипники колёс тележки | Мощность двигателя передвижения тележки (кВт) | Диаметр колеса концевой балки (мм) | Подшипники колёс концевой балки | Мощность двигателя передвижения (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
The products specified in the table above are compatible with FEM M5 & ISO 2m standards.
Additional Information
- The static test load is SWL × 1.25 / dynamic test load is SWL × 1.10
- The products above have a lifting height between 6 and 12 meters
- The products above have a long travel speed of 30 m/min & a cross travel speed of 20 m/min
- Module and number of teeth to be stated with order. Tooth form according to DIN 867 without profile correction. Pressure angle 20 degree.
Explosion-Proof Wire Rope Hoists
Wimac explosion-proof hoists are ATEX certified for safe operation in hazardous environments where explosive gases, vapors, or dust may be present. Every component is designed and certified to prevent ignition sources in classified areas.
Our Ex-proof hoists comply with ATEX Directive 2014/34/EU and are available for Zone 1, Zone 2, Zone 21, and Zone 22 applications. Ideal for oil & gas, chemical processing, pharmaceutical, and grain handling industries. With flameproof motor enclosures, increased safety junction boxes, and intrinsically safe control circuits, these hoists provide reliable lifting solutions in the most demanding hazardous environments.
