L-ОБРАЗНЫЕ ПОРТАЛЬНЫЕ КРАНОВЫЕ СИСТЕМЫ

Асимметричные L-образные портальные краны — оптимизированная одноопорная портальная конструкция для площадок с ограниченным пространством пола.

Компоненты L-образного портального крана

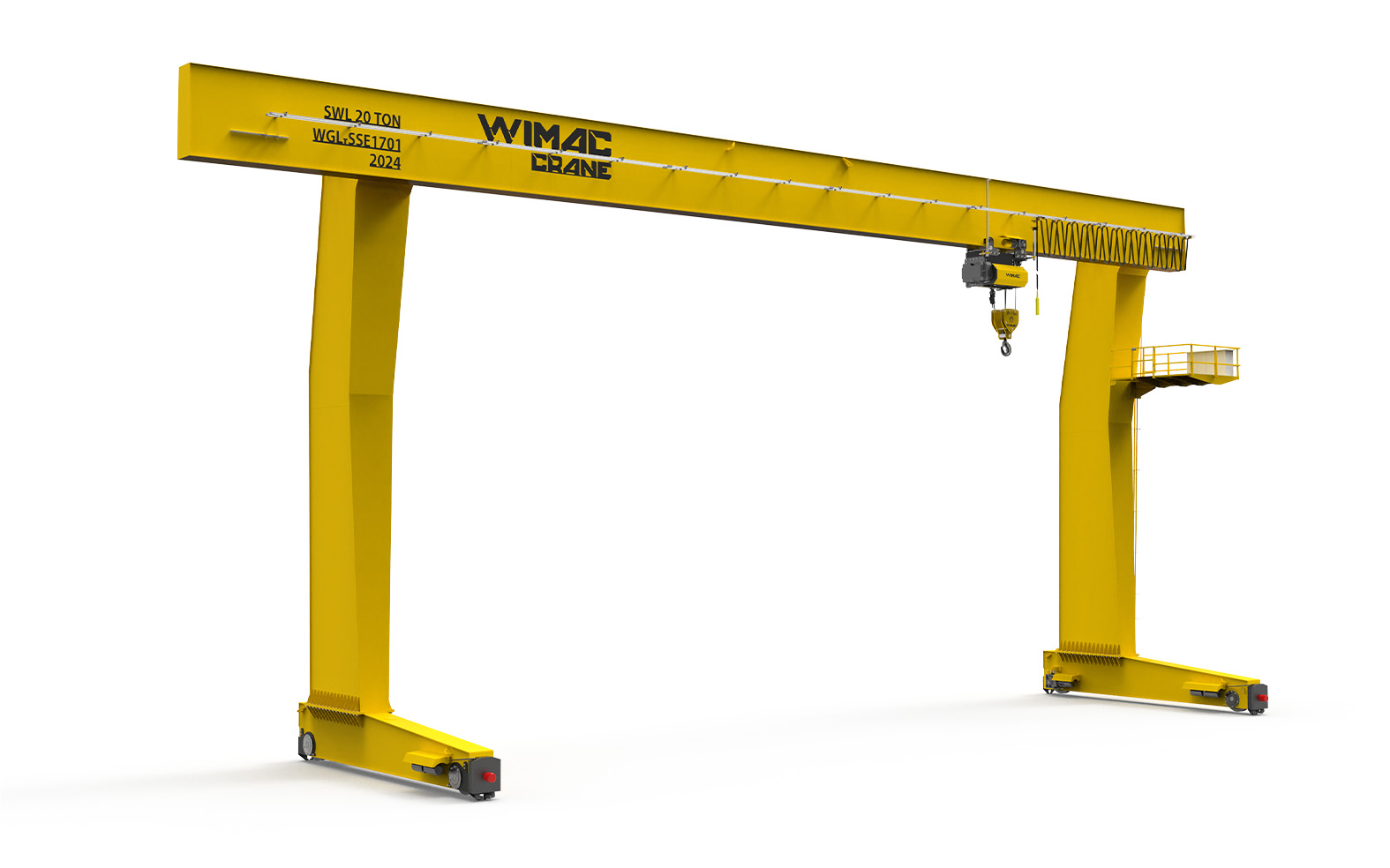

L-образный портальный кран — карта компонентов
01
Обзор L-образный портальный кран

Что такое L-образный портальный кран?

L-образные портальные краны предназначены для операций, требующих широкого бокового доступа, быстрой загрузки и эффективной работы с материалами на открытых площадках, что делает их идеальными для логистических площадок, складов металла, обработки труб и профилей, зон загрузки контейнеров и предприятий по обработке натурального камня. Их асимметричная Г-образная («L») опорная конструкция обеспечивает беспрепятственный боковой подход — позволяя легко позиционировать грузовики, длинномерные и негабаритные грузы, одновременно снижая ветровую нагрузку и общий собственный вес, что обеспечивает более плавное перемещение и меньшее энергопотребление.

Благодаря точной, стабильной и не требующей сложного обслуживания работе L-образные портальные краны являются настоятельно рекомендуемым решением для задач, требующих свободной боковой загрузки и эффективного рабочего процесса.

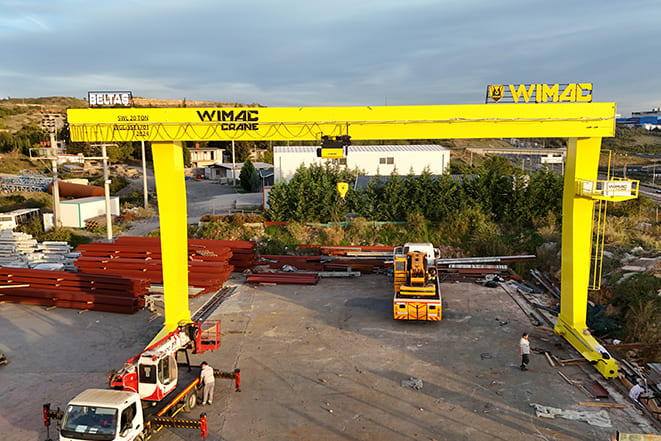

Конструкция L-образного портального крана
Асимметричная Г-образная («L») опорная конструкция для беспрепятственного бокового доступа

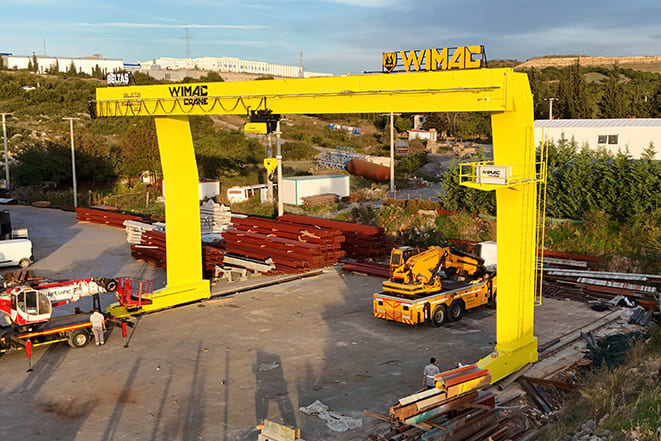

Таль L-образного портального крана
Высокопроизводительная система канатной тали

Портальные краны Wimac L-образного типа спроектированы и изготовлены в соответствии со стандартами FEM и ISO. Они обеспечивают сниженную ветровую нагрузку, меньшее энергопотребление и высокую эксплуатационную эффективность.

Низкое ветровое сопротивление

Асимметричная конструкция снижает ветровую нагрузку и обеспечивает экономию энергии.

Беспрепятственный боковой доступ

Открытый боковой проход для удобного позиционирования грузовиков и длинномерных материалов.

FAQ

L-образные портальные краны FAQ

Частые вопросы о L-образных (асимметричных) портальных кранах Wimac — преимущества, грузоподъёмность, пролёт и типичные области применения.

Что такое L-образный портальный кран?
L-образный портальный кран — это асимметричный портальный кран в форме буквы «L»: одна вертикальная опора с колёсами в основании, а противоположный конец выступает в виде консоли. Асимметричная конструкция устраняет один наземный подкрановый путь, освобождая пространство пола вдоль этой стороны для производственных линий, проездов или хранения материалов.
В чём преимущество L-образной конфигурации?
L-образная рама требует только одного наземного пути вместо двух параллельных рельсов. Это обеспечивает беспрепятственный боковой доступ, меньшие затраты на строительные работы и возможность перекрывать дороги, конвейеры или существующее оборудование. Кроме того, это снижает собственный вес моста по сравнению с полным порталом того же пролёта.
Когда L-образный портальный кран — лучший выбор?
Выбирайте L-образный тип, когда вам нужен беспрепятственный доступ с одной стороны зоны подъёма — например, для зон загрузки грузовиков, площадок сборки, железнодорожных путей или заводских проходов, где второй наземный рельс мешал бы движению. Также хорошо подходит, когда с одной стороны находится стена здания или существующий ряд колонн.
Какова максимальная грузоподъёмность L-образного портального крана?
L-образные портальные краны Wimac серийно производятся грузоподъёмностью от 1 т до 100 т. Более высокая грузоподъёмность возможна в рамках индивидуального проекта в зависимости от пролёта и длины консольной части.
Какие классы эксплуатации FEM / ISO и диапазоны пролётов доступны?
L-образные краны Wimac обычно проектируются в диапазоне классов эксплуатации FEM 1Am–4m / ISO M4–M8, с пролётами до 30 м и консольными вылетами до 10 м. Полная справочная информация по FEM / ISO приведена в нашем разделе общей информации и руководстве по подбору.
Где обычно применяются L-образные портальные краны?
Типичные области применения: площадки сборки и бетонные дворы, склады металла, цеха достройки судов, загрузка контейнеров, обслуживание железнодорожных путей и любые открытые или полуоткрытые площадки, где предпочтителен односторонний наземный доступ. Также применяется в режиме технологического крана для работы на открытых площадках металлургических заводов.
